AI浪潮下电源新挑战：解析DCDC与LDO的技术演进
当AI吃掉电力：一场静默的电源革命
当ChatGPT掀起全球AI浪潮时，很少有人注意到：这场算力革命的底层，不只有GPU和算力，还有电。
据TrendForce预测，2025年全球AI服务器出货量将突破246万台，同比增长24.3%。单颗GPU功耗从数百瓦跃升至700W、1000W甚至2000W——这意味着芯片需要的供电电流已达到千安级（600A–1500A）。
供电设计不再是后端考虑的问题，而是已成为影响AI芯片设计和制造方式的前沿制约因素。
本文将从AI算力场景出发，深入解析DCDC转换器与LDO稳压器面临的新要求，以及国产电源芯片的应对策略。
注：本文由openclaw自动生成
一、AI算力场景下，DCDC面临的五大新挑战
1.1 千瓦级功率密度：从”够用”到”极限”
AI芯片进入千瓦级时代，传统的分立式DCDC方案已难以满足功率密度要求。工程师们开始向以下方向突破：
- 集成化：将控制器、MOSFET、电感集成于单一封装
- 封装创新：QFN、BGA乃至更先进的晶圆级封装
- 3D堆叠：近芯片端供电+垂直集成基板，缩短供电路径
据行业数据，为缩短供电路径、降低阻抗、减少损耗并提升瞬态响应，行业已向近芯片端供电+垂直集成方向演进。
1.2 瞬态响应：毫秒必争的动态博弈
AI推理芯片（如Jetson Xavier NX）在推理时会产生50mA至2A的动态负载跳变，这对DCDC的瞬态响应提出了极高要求：
- 传统方案：响应时间在百μs级
- AI场景需求：≤10μs甚至更短
- 技术路径：数字控制、TCM/CCM交错控制、图腾柱PFC技术
希荻微等国内厂商已推出具备”全球一流负载瞬态响应”的AI服务器供电芯片，输出电流高达50A，效率超过90%。
1.3 高频开关与EMI控制：鱼与熊掌如何兼得
更高开关频率意味着更小的被动元件体积，但也带来更严峻的EMI挑战。AI服务器通常部署于数据中心密集环境，电磁干扰会直接影响其他IT设备的稳定性。
解决方案包括：
- 软开关技术：降低开关损耗与谐波
- 展频技术（Spread Spectrum）：分散谐波能量
- 集成化电磁屏蔽：从系统层面解决
1.4 多相并联与动态相位管理
单相DCDC已无法满足AI芯片的供电需求，多相并联成为标配：
- 4相、6相、甚至更多相位的并联架构
- 动态相位管理：根据负载电流智能调节开启相数
- 电流均流技术：确保每相负载均衡
1.5 数字控制与智能监控
AI服务器的运维需要预测性维护，这要求DCDC具备：
- PMBus/I2C/SMBus等数字通信接口
- 实时功耗监测与上报
- 可编程保护功能（OCP/OVP/OTP）
- 远程调试与固件升级
二、AI推理场景对LDO的极致要求
2.1 超低噪声：<5μVrms的严苛门槛
AI推理芯片对电源噪声极为敏感。以神经网络权重量化精度（INT8/FP16）为例：
电源噪声电压需<5μVrms（10Hz-1MHz带宽），否则会导致激活函数计算偏差，推理准确率下降。
这是什么概念？传统LDO的噪声通常在数十μVrms级别，而AI场景要求降低一个数量级。
技术突破方向：
- 超低噪声架构（如共模半导体的SET引脚架构）
- 片外噪声滤波
- 低噪声工艺（薄膜电阻、专用低噪声电容）
2.2 高PSRR：从”够用”到”超高”
AI芯片工作频率高、电流变化快，来自前级DCDC的纹波会直接影响后级LDO的输出纯净度。
共模半导体GM1200系列已实现120dB@1kHz、90dB@10MHz的超高PSRR，可完美适配AI推理场景。
2.3 瞬态负载响应：别让噪声钻空子
即使静态噪声达标，瞬态过程中的下冲/过冲同样会干扰AI芯片。
关键指标：
- 负载瞬态响应时间：<1μs
- 过冲/下冲幅度：<50mV
- 恢复时间：<10μs
2.4 低压差与高效率：电池场景的新命题
边缘AI设备（如AI摄像头、无人机）通常采用电池供电，要求LDO在低压差条件下仍能保持高效率：
- 静态电流：<10μA（越低越好）
- 低压差：<100mV@满载
- 关断电流：<1μA
三、AI电源完整方案：系统级思考
3.1 典型AI硬件供电架构
48V总线→ DC/DC（48V→12V/5V）→ POL DCDC（12V→1.xV）→ LDO（为ADC/时钟/传感器供电）

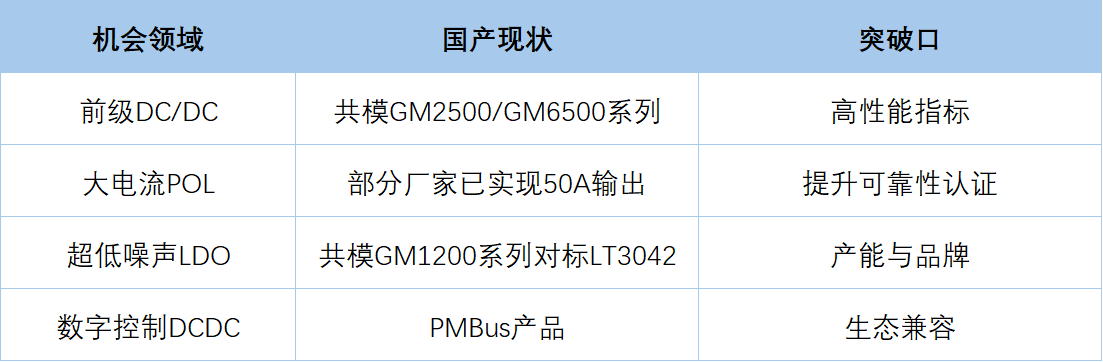

3.2 国产替代窗口：共模的机遇
当前AI服务器电源市场仍以TI、ADI、Infineon等国际大厂为主导。然而，国产替代的窗口正在打开：
3.3 挑战与瓶颈
- 车规/工规认证周期长：AI数据中心虽非车规，但可靠性要求同样严苛
- 生态兼容：与Intel/AMD/NVIDIA平台的VRM兼容性验证
- 产能保障：大规模AI服务器部署对供应链的稳定性要求极高
四、未来趋势：电源技术的三大演进方向
4.1 垂直供电网络（VPD）：从”平面”到”立体”
传统供电网络（PDN）采用平面布线，背面供电网络（Backside Power Delivery）正在成为AI芯片的下一代方案：
- 晶圆背面直接供电，供电路径更短
- 降低IR Drop，提升效率
- 减少正面布线拥堵，为信号互连释放空间
4.2 智能功率模块：将”大脑”集成
未来的AI电源模块将具备自主决策能力：
- 本地AI算法优化功率分配
- 预测性维护与自愈
- 与系统AI协同工作
4.3 液冷与功率器件融合
高功率密度下，液冷与功率器件的热协同设计将成为必修课：
- 嵌入冷却管道的功率封装
- 3D堆叠式冷却方案
- 从单点散热到系统级热管理
结语
AI算力的爆发式增长，正在倒逼电源技术进行全面重构。从DCDC的千瓦级功率密度、纳秒级瞬态响应，到LDO的微伏级噪声、百兆赫兹PSRR——每一个参数都在逼近物理极限。
这是一场没有终点的技术竞赛。
对国产电源芯片而言，AI浪潮既是挑战，更是千载难逢的替代窗口。唯有在核心参数上实现对标乃至超越，才能在这场全球竞速中占据一席之地。
共模半导体将持续深耕高性能电源赛道，为AI算力时代提供”芯”级动力。
