开源项目带轨迹球的分体式人体工学键盘总体介绍

2026-02-27 54110阅读

今天小编给大家带来一款——分体式人体工学键盘，专为长时间电脑使用者打造，集成高性能轨迹球，让右手无需在键盘与鼠标间频繁切换，适配 Cherry MX 热插拔、支持 Vial 固件自定义改键。

01前言

针对程序员、Vim 用户等频繁敲击键盘的人群，将轨迹球集成在右侧键盘区，彻底解决键鼠切换的手部移动问题，日常光标操作无需鼠标，既提升办公效率，又减少手腕、手指的劳损，贴合人体工学的纵向交错布局，让手指摆放更自然。

项目地址(阅读原文获取源文件)：

https://p.eda.cn/d-1343778918498304000

02功能 & 亮点

键鼠合一：右侧键盘区集成轨迹球，搭载 PixArt PMW3360DM-T2QU 高性能光学传感器，提升效率

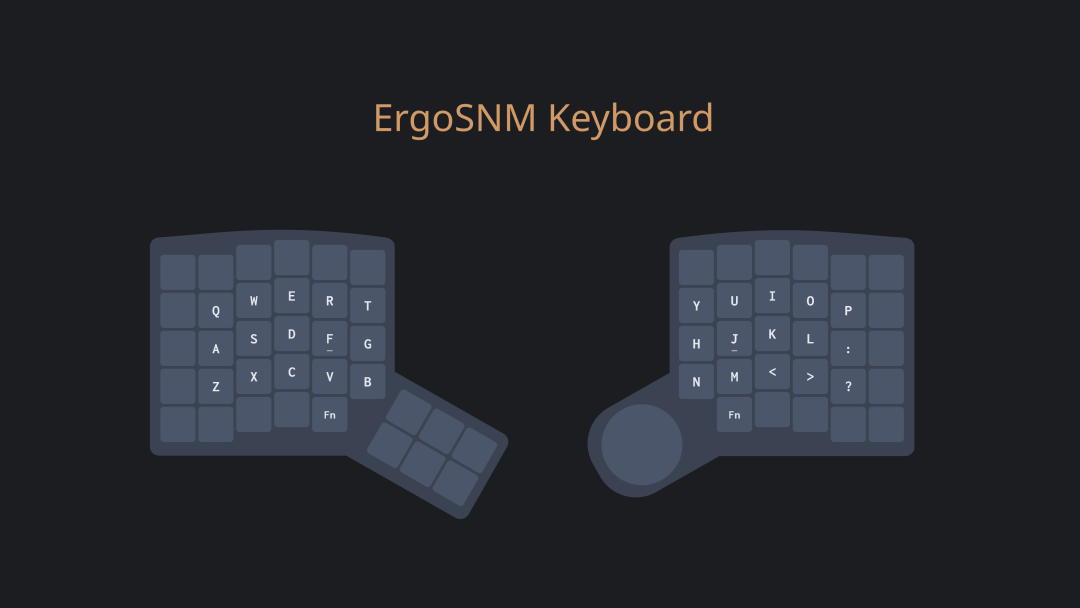

分体人体工学：采用分体式设计，搭配 Column-staggered 纵向交错布局，融合 Keebio Iris 与 ZSA Moonlander 经典设计精髓，手指摆放更贴合人体自然姿势，长时间敲击也不易疲劳

全键热插拔，轴体自由换：

支持 Cherry MX 标准轴体热插拔，无需焊接即可随意更换轴体，轻松打造专属手感，适配青轴、红轴、茶轴等各类主流轴体

硬件多重保护：配备 SRV05-4 USB ESD 静电放电保护元件 + 自恢复保险丝，有效防短路、过流与静电损坏;内置 500mA 3.3V LDO 稳压器，供电稳定，延长硬件使用寿命

深度利用 QMK Combos 功能，预设组合键为：

同时按下 J+K：触发鼠标左键

同时按下 K+L：触发鼠标右键

同时按下 J+L：触发鼠标中键(滚轮按下)所有组合键均可通过 Vial 固件自由修改，适配个性化的操作习惯。03

硬件设计方案

项目	详情

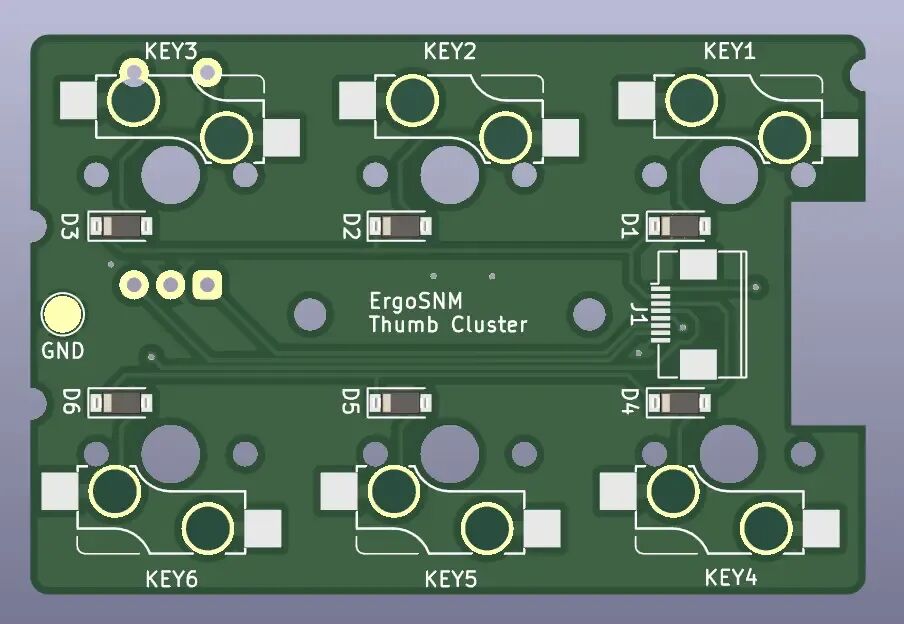

按键布局	整机 64 键，左半区（含拇指区）29+6 键，右半区（含轨迹球）29 键；6x5 规格，纵向交错布局

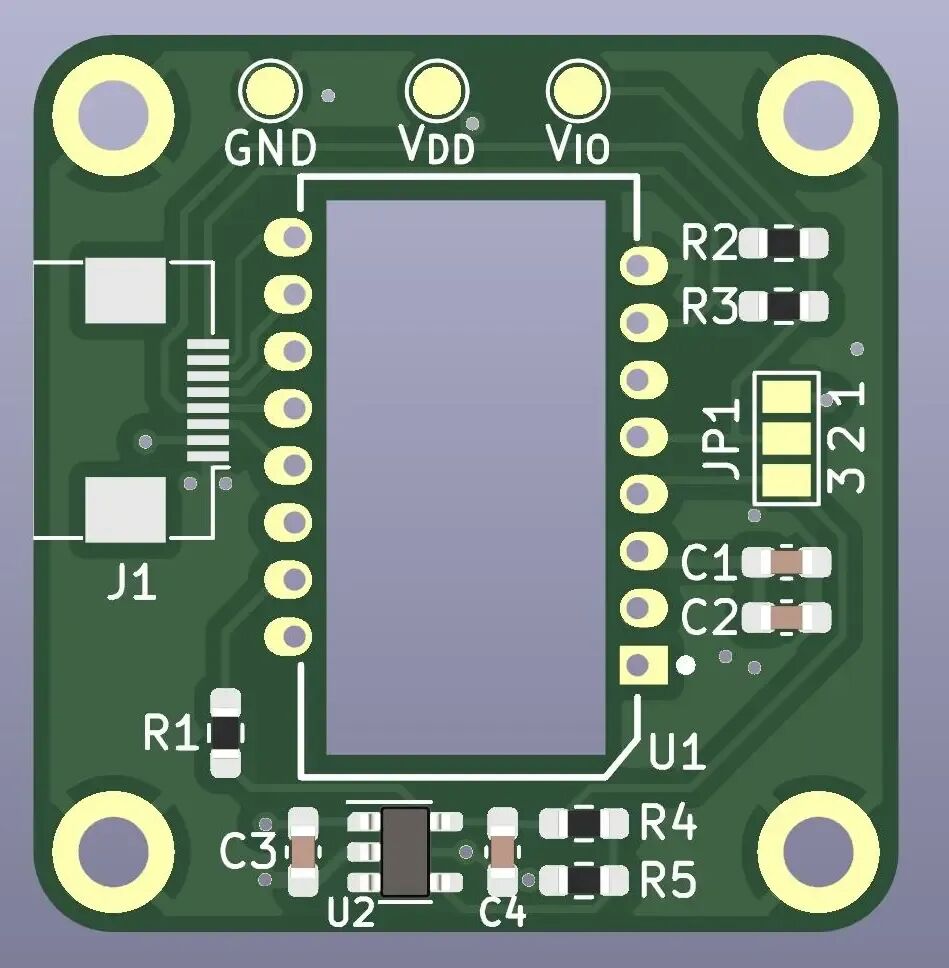

轨迹球系统	PixArt PMW3360DM-T2QU 高性能光学传感器，支持光标移动 + 滚轮滚动，Layer1 层自动切滚轮模式

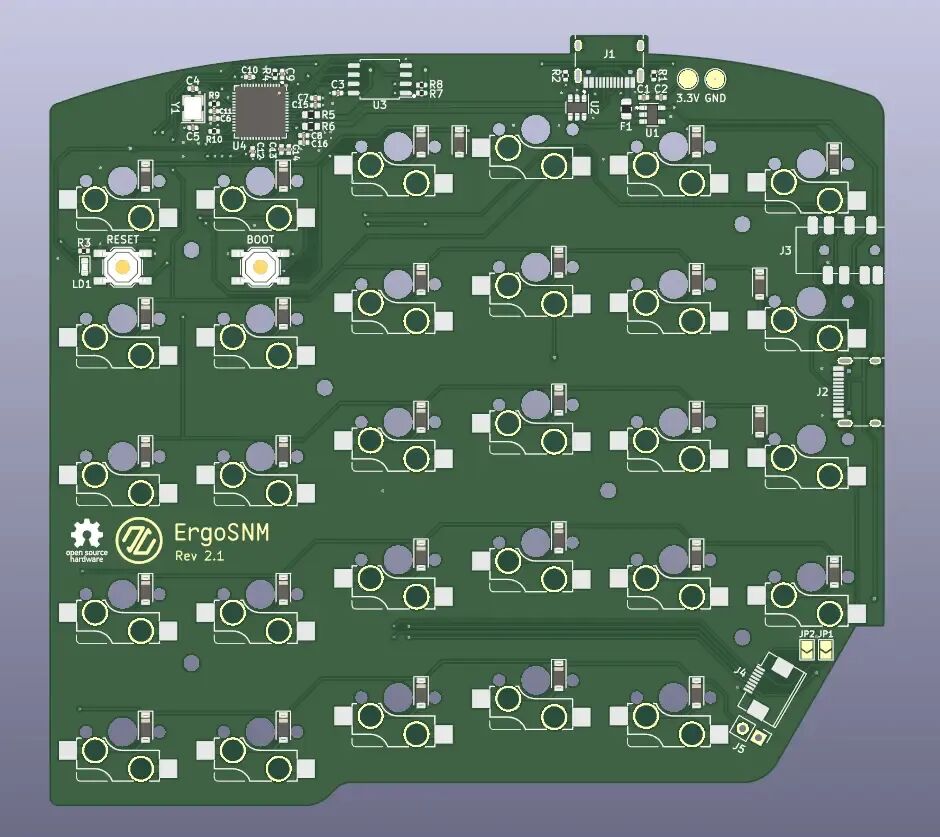

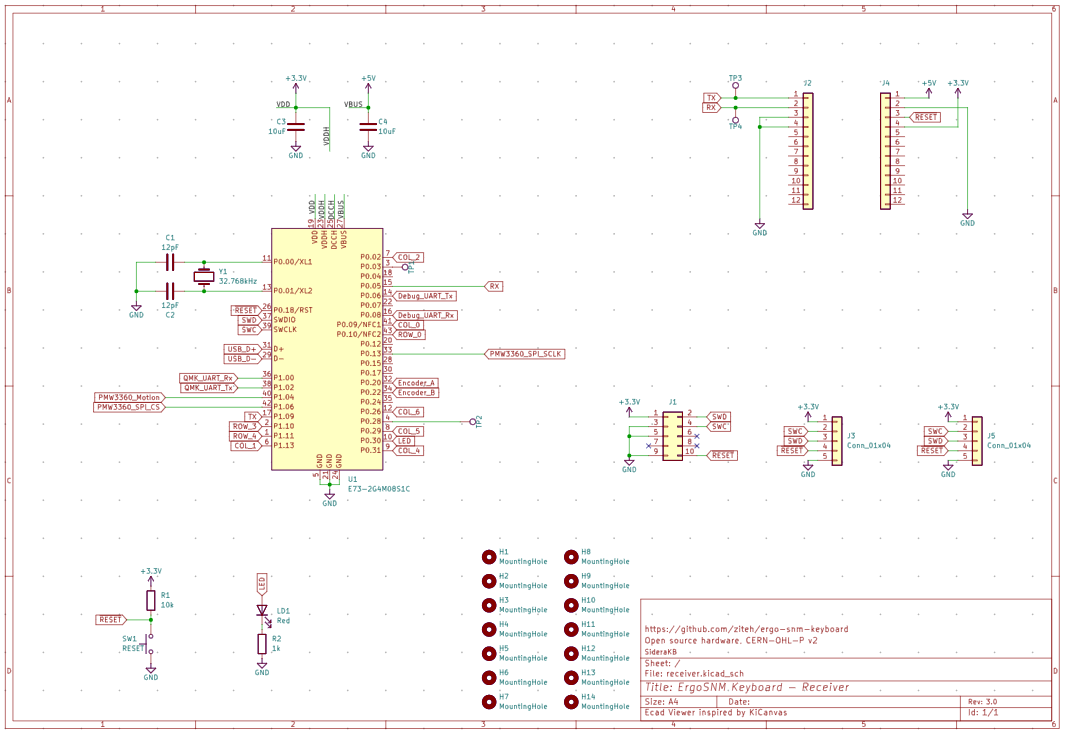

核心控制器	2.x 版：树莓派 RP2040（ARM Cortex-M0+）+16MB 外部闪存； 3.x 版：Nordic nRF52840（E73，无线版）
轴体支持	Cherry MX 标准轴体，全键热插拔
主接口	USB Type-C
分体连接	3.5mm TRRS/TRS 线缆、USB Type-C 线缆双支持
固件支持	Vial 开源固件（siderakb/vial-qmk）、nRF 无线固件（siderakb/ergo-snm-nrf-firmware）
硬件保护	SRV05-4 ESD 静电保护、自恢复保险丝（防短路 / 过流）

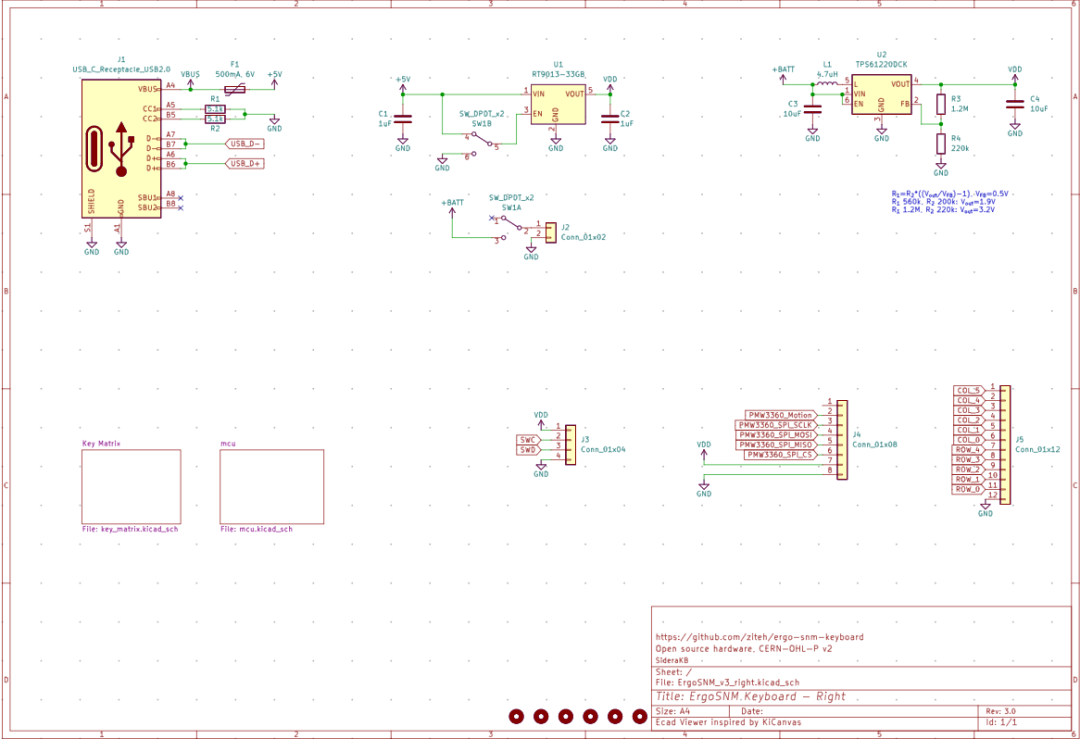

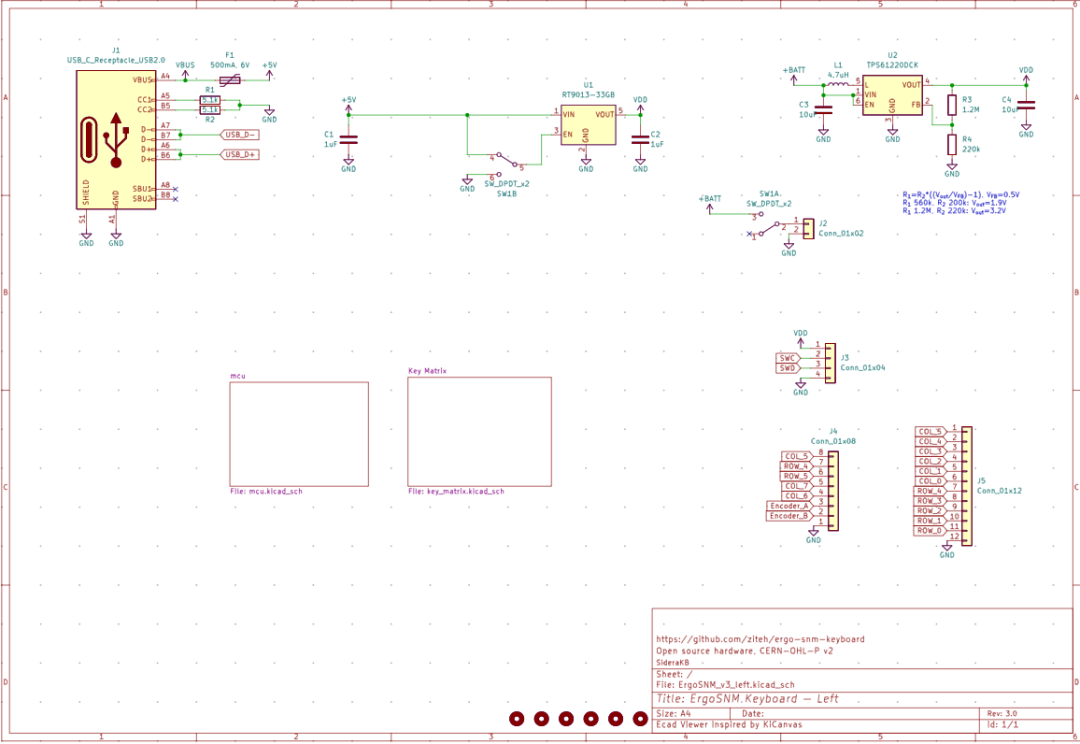

供电设计	内置 500mA 3.3V LDO 稳压器
交互元件	板载 RESET/BOOT 物理按钮，1 颗可自定义 LED 指示灯
调试支持	左手端设 SWD、USB D+/- 调试测试焊盘
