基于东芝产品的可编程逻辑控制器解决方案
在工业自动化浪潮中，可编程逻辑控制器（PLC）如同设备的“大脑”，重要性不言而喻。
然而，工程师们面临的挑战是：在追求其更高功能、更低功耗和更紧凑尺寸的同时，如何保证其在复杂电磁环境下的超高可靠性与稳定通信？
东芝带来了一套覆盖电源、输入/输出、通信等核心模块的完整PLC解决方案，用“小而强”的芯片助力工程师破解设计难题，打造下一代高性能紧凑型PLC。
可编程逻辑控制器解决方案系统框图
如何抵御严苛现场干扰“第一关”？
数字输入模块直接连接现场按钮、传感器等设备，是PLC感知外部世界的“神经末梢”，必须能耐受高压瞬变、开关噪声及各种电磁干扰。
东芝DF2B7BSL双向TVS二极管具有Snapback特性，提供极低动态电阻和卓越保护性能，能有效抵御ESD和噪声冲击，为后级精密电路筑起第一道防线。
针对不同信号类型，东芝提供全系列光耦
TLP292（AC输入）晶体管输出光耦具备3750Vrms高隔离电压和宽工作温度范围，确保信号安全、稳定传输。
TLP2395（AC输入）IC输出光耦支持双向信号，共模瞬态抗扰度（CMTI）高达±20kV/µs，适用于高速、高噪声免疫的通信场景。
TLP2363光耦专为符合IEC 61131-2 Type 1标准的24V数字输入模块优化，同样具备高CMTI性能。
DCL540C01四通道数字隔离器采用磁耦技术，速度更快、功耗更低、寿命更长，有助于稳定的控制信号传输和设备运行。
TC7WZ07FK单门逻辑IC（开漏输出）提供灵活的电平转换与逻辑控制功能。
怎样驱动负载并保障长效稳定？
数字输出模块控制继电器、阀门、指示灯等负载，要求驱动能力强、开关可靠，并保护自身免受电压尖峰损坏。
电路中也使用了TC7WZ07FK，还有TLP293（DC输入）晶体管输出光耦、TLP2355（DC输入）IC输出光耦，性能与前面介绍的TLP292和TLP2395相仿。
TLP241B光继电器以光控MOSFET实现无触点开关，寿命长、无噪声，隔离电压达5000Vrms，适用于中小电流信号切换。
TLP187达林顿晶体管输出光耦具有高电流传输比和高集电极-发射极击穿电压，非常适合驱动100VDC输出模块等高驱动电压场合。
TBD62003AFWG等7通道DMOS晶体管阵列内置钳位二极管，可直接驱动继电器、LED等感性或容性负载，集成度高。
SSM3K341R小信号MOSFET具有低导通电阻和低栅极驱动电压，适合作为精准的功率开关元件。
如何在紧凑空间内实现高效、安静的供电？
PLC的电源模块需将AC或DC输入转换为内部各电路所需的稳定低压DC电压，其效率、体积和可靠性直接影响整机性能。
东芝MOSⅣ系列MOSFET TK10A80W堪称功率转换核心，采用超级结构实现低导通电阻与低开关损耗，让电源效率更高、发热更小。
TLP383晶体管输出光耦提供高达5000Vrms隔离电压，用于电源次级到初级的安全反馈，小型薄型封装有助于电源设计小型化。
如何实现高精度信号的“纯净”转换？

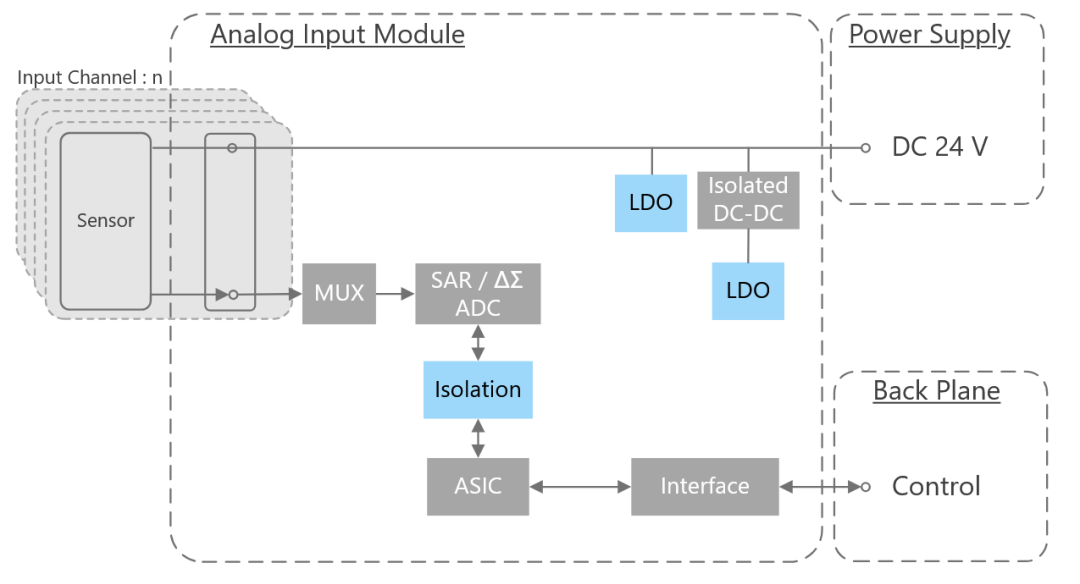

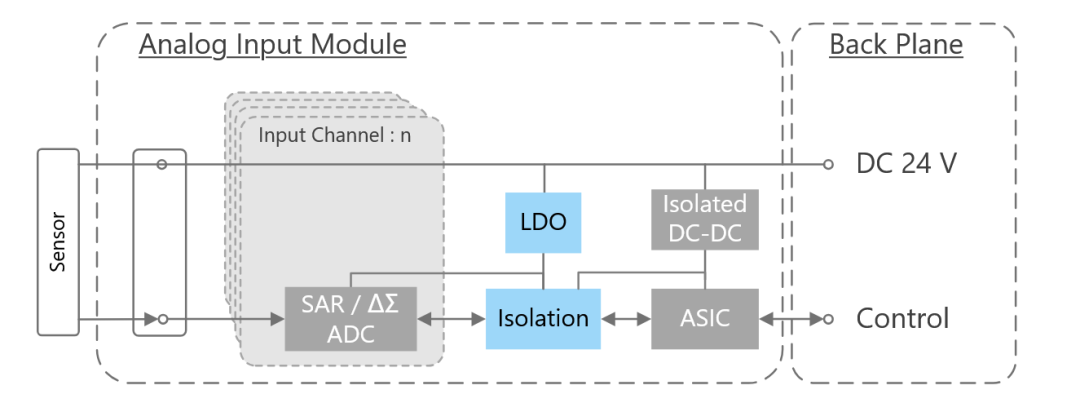

模拟模块负责处理温度、压力等连续变化的信号，对精度、线性度和抗干扰能力要求极高。
信号隔离同样采用DCL540C01或高速光耦确保模拟前端与数字系统之间的噪声隔离。
LDO TCR1HF系列高压LDO稳压器输入电压范围宽，静态电流极低，响应速度快，为模拟前端传感器或ADC提供洁净的本地供电。
模拟输出模块电路（多通道）也采用了DCL540C01，还有高性能LDO TCR3DF系列，后者具有低压差、低噪声、低浪涌电流特性，并集成自动放电功能，特别适合精密模拟器件供电。
怎样确保控制“大脑”与外界畅通无阻？

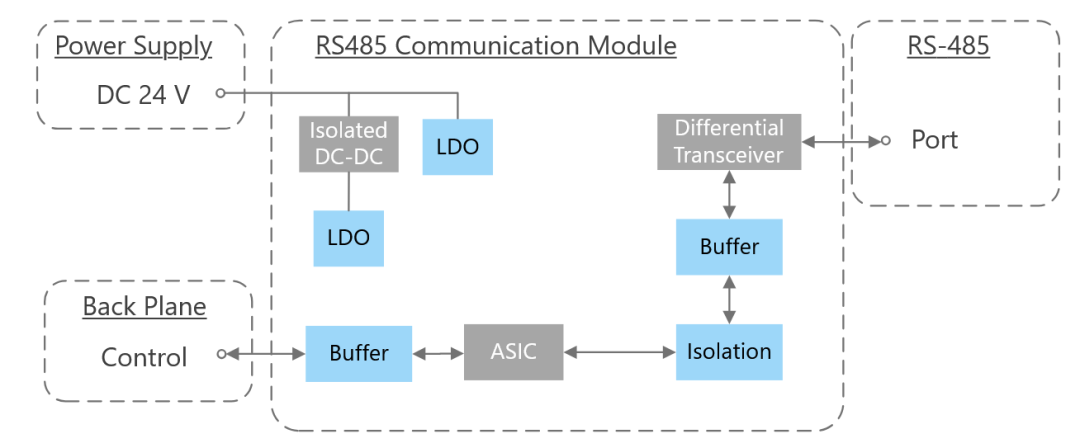

MCU模块是PLC的运算核心，其外围通信电路的稳定性决定了PLC的网络连接能力。
DCL540C01数字隔离器为RS-485收发器提供可靠的电平隔离，确保通信在电气噪声环境下信号的完整性。
TCR1HF和TCR3DF系列LDO为MCU及通信芯片提供稳定、干净的电源。
74VHC125FT等高速CMOS总线缓冲器可实现5V与3.3V系统间的安全电平转换，并具有三态输出，便于总线管理。
可靠“芯”方案构建智能控制基石
东芝PLC解决方案以高可靠、高集成、低功耗为核心，提供从信号感知、处理隔离到功率驱动与供电的全链路产品支持。选用东芝方案，就为PLC注入了稳定、高效、紧凑的基因，加速开发进程，并显著提升终端设备在现场的长期运行可靠性与竞争力，助力应对智能化挑战。
