使用极海APM32F427驱动QSPI XIP内存映射流程
《APM32芯得》系列内容为用户使用APM32系列产品的经验总结，均转载自21ic论坛极海半导体专区，全文未作任何修改，未经原文作者授权禁止转载。
1. QSPI XIP 是个啥？？
• QSPI（Quad SPI）和普通 SPI 的主要区别在于：
– 数据线从原本的 MOSI/MISO 升级为 IO0~IO3 四线，速度噌噌往上飙。传统SPI通信与QSPI通信对比图：
– 控制器提供指令、地址阶段的自动管理以及内存映射模式，更加“省心”。
• XIP (eXecute In Place) 就是 QSPI 内存映射的“王牌功能”。
– 传统 SPI：读写外部 Flash 时，每次都要软件发送指令、配置地址。烦！
– QSPI + XIP：把外部 Flash 直接映射到 MCU 地址空间，读数据就像读内存一样简单。
读取外部flash时，使用不同形式读取示意：
2.板载 W25Q16JV 外部 Flash
APM32F427 Tiny 板子上放了 W25Q16JV (16Mbit 容量)，支持 Quad I/O、Fast Read 等多种读指令。只要采用正确的指令码、地址模式和 Dummy Cycle，就能高速访问它。
3.驱动QSPI XIP内存映射流程（代码示例）
下面这部分源自APM32F4xx_DAL_SDK_V1.3.0中的示例工程，并基于“QSPI_ReadWrite”例程进行修改，演示如何实现W25Q16JV的擦除、写入、读取，以及如何进入XIP内存映射模式。
3.1 基础读写操作
还没上 XIP，就先测试基本的擦写流程，保证外部 Flash 的读写通路 OK。大致就几步：
1. 擦除指定扇区。
2. 写入测试数据。
3. 再回读来对比。
4. Check 成功则万事俱备。
示例代码片段如下：
/* Erase sector */
FLASH_EraseSector(0);
LOG_Print("FLASH_EraseSector (Sector 0 erased). ");
LOG_Print("Data read from offset 0 via QSPI. Dump rxBuffer: ");
FLASH_ReadData(0, rxBuffer, BUFFER_SIZE);
PrintArray32((uint32_t *)rxBuffer, BUFFER_SIZE / sizeof(uint32_t));
/* Write data */
FLASH_WriteData(0, txBuffer, BUFFER_SIZE);
LOG_Print("Data written to offset 0 via QSPI. Dump txBuffer: ");
PrintArray32((uint32_t *)txBuffer, BUFFER_SIZE / sizeof(uint32_t));
/* Read data */
FLASH_ReadData(0, rxBuffer, BUFFER_SIZE);
LOG_Print("Data read from offset 0 via QSPI. Dump rxBuffer: ");
PrintArray32((uint32_t *)rxBuffer, BUFFER_SIZE / sizeof(uint32_t));
/* Compare data */
if (BufferCmp((uint8_t*)txBuffer, (uint8_t*)rxBuffer, BUFFER_SIZE) != true)
{
BOARD_LED_On(LED3);
LOG_Print("Data compare failed! Error_Handler. ");
Error_Handler();
}
LOG_Print("Data compare success! ");
3.2 一键切换 XIP 模式
基础读写没问题后，就可以开启 XIP。只需在 main.c 调用一个 FLASH_EnterXIPMode() 函数，它的核心是利用 QSPI 控制器的 MemoryMapped 功能：
void FLASH_EnterXIPMode(void)
{
QSPI_XIPTypeDef xipConfig = {0};
// 1) Instruction code: 0xEB (Quad I/O Fast Read)
xipConfig.Instruction = 0xEB;
// 2) WrapCode: if not using wrap, set 0
xipConfig.WrapCode = 0x00;
// 3) Address size: 24 bits, suitable for W25Q16JV
xipConfig.AddressSize = QSPI_XIP_ADDRESS_SIZE_24_BITS;
// 4) InstructionMode: how instruction and address are transmitted
// e.g. QSPI_XIP_INSTRUCTION_STANDARD_INS_ADDR, QSPI_XIP_INSTRUCTION_FRF_INS_ADDR
xipConfig.InstructionMode = QSPI_XIP_INSTRUCTION_STANDARD_INS;
// 5) Instruction bit length
xipConfig.InstructionSize = QSPI_XIP_INSTRUCTION_SIZE_8_BITS;
// 6) FrameFormat: QUAD
xipConfig.FrameFormat = QSPI_XIP_FRAME_FORMAT_QUAD;
// 7) DummyCycles: typically 6~10 cycles for 0xEB in W25Q16JV
xipConfig.DummyCycles = 6;
// 8) Endianness: little-endian
xipConfig.Endianness = QSPI_XIP_MEM_ACCESS_FORMAT_LITTLE_ENDIAN;
// 9) ContinuousMode / PrefetchMode
// For higher performance, can enable them if needed
xipConfig.ContinuousMode = ENABLE;
xipConfig.PrefetchMode = ENABLE;
// Enable chip select, then call the library function to enter memory-mapped mode
FLASH_ChipSelect(ENABLE);
if (DAL_QSPIEx_MemoryMapped(&hqspi, &xipConfig) != DAL_OK)
{
Error_Handler();
}
}
代码中的配置要点主要是根据连接的SPI flash参数所决定的：

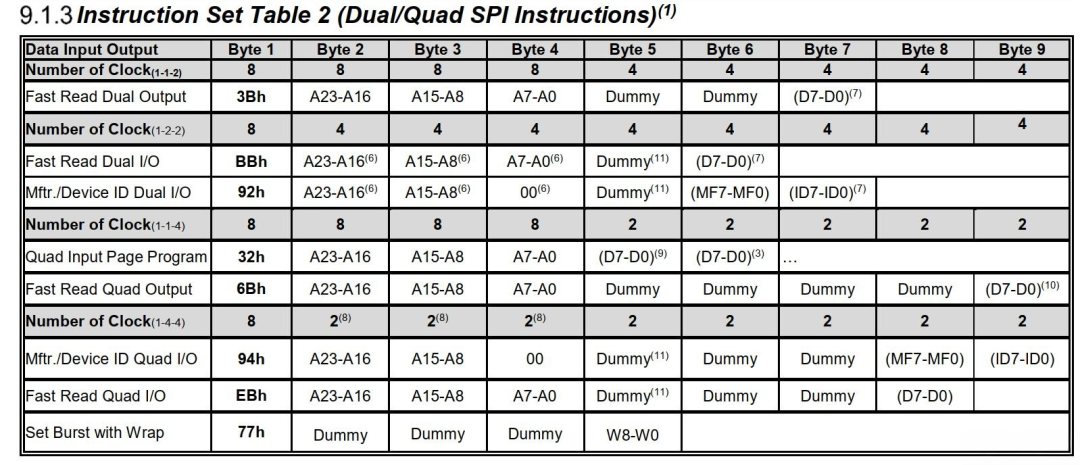

如图所示我们需要使用的模式是
1.Fast Read Quad I/O：0xEB
2.地址是24Bit
等这个函数执行完，W25Q16JV 就“挂”在了地址 0x90000000。此后，对该地址的访问会自动触发 READ 指令+地址+数据返回，无需编写更多指令/地址逻辑。可以像这样验证：
FLASH_EnterXIPMode();
LOG_Print("XIP mode enabled. External flash is mapped at 0x90000000. ");
PrintArray32((uint32_t *)0x90000000, BUFFER_SIZE / sizeof(uint32_t));
只要打印出的数据和之前写进去的一样，就说明XIP成功啦！
4.如何根据实验现象判断XIP是否成功
1. 串口日志：read(0x90000000) 与原始写入数据完全吻合，妥妥的 XIP。
2. 调试器内存窗口（如 MDK、IAR）：直接查看 0x90000000 区域，看到和 Flash 中相同的内容，毫无违和感。
总结
APM32F427 通过 QSPI XIP，让外部 Flash 使用体验大幅提升：
– 免去频繁发送指令、设置地址的烦恼；
– 连续读速度快，代码逻辑简单。
当然，如果仅用于小数据量存储，XIP 可能不是必需。但一旦想实现就地执行代码（Execute In Place）或需要快速读取远超内部容量的数据，XIP 就能让项目如虎添翼。
注：文章作者在原帖中提供了代码文件，有需要请至原文21ic论坛
