精密基准回路选型解析：精密薄膜贴片电阻，对比厚膜电阻性能差异

在电路板上，普通厚膜电阻可以完成大部分基础限流、分压工作。但设备需要稳定、可重复的信号采样与基准电压输出时，普通电阻就容易暴露短板：高低温环境下阻值漂移、长期通电后缓慢偏移，直接造成采样不准、系统误报，甚至整机标定失效。

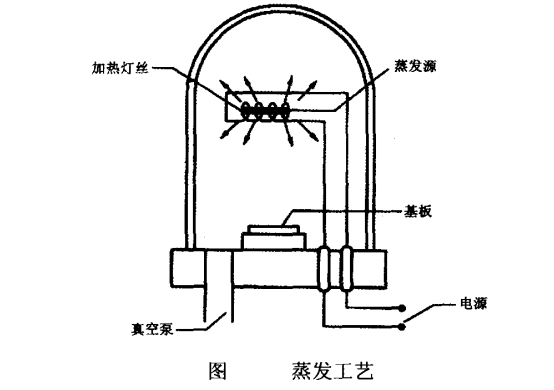

天二TR系列高精密薄膜贴片电阻，依托金属薄膜蒸镀工艺，核心价值就是为各类设备里的精密采样、基准分压回路提供稳定阻值支撑。

真空溅射薄膜工艺：从底层实现高精度与低漂移

天二TR系列高精密薄膜电阻采用真空溅射镍铬薄膜工艺，在高纯度陶瓷基板上形成均匀致密的金属导电薄膜，再通过高精度激光修调完成阻值校准，这与常规厚膜电阻的颗粒导电结构有着本质差异。

这种连续均匀的薄膜结构，带来了两大核心性能优势：

一是阻值精度可控，温度系数表现优异。环境温度波动时，电阻阻值漂移量远低于厚膜器件。面对设备长时间连续运行、环境温度起伏的工况，能稳定维持分压、信号采样、电压基准回路的参数一致性，大幅降低因元件参数漂移带来的系统误差。

二是电流噪声更低，寄生参数更小。均匀的金属薄膜层自带更低的电流噪声，同时寄生电感与寄生电容水平也更低。在微弱信号采集、高频信号处理电路中，能有效降低信号失真，保障信号链路的完整与纯净。

宽温域+全封装：适配复杂工况与小型化设计

针对复杂多变的应用环境，该系列电阻支持-55℃～+155℃超宽工作温度区间。

无论是户外工控设备、便携检测仪器，还是通讯基站模组这类温差波动大、工况复杂的场景，都能持续保持阻值稳定输出，降低高低温交替循环带来的性能衰减，确保设备在极端环境下依然可靠运行。

封装规格上，产品覆盖0201至2512全主流贴片尺寸，完美适配小型化PCB布局需求，可满足高密度电路板贴装；同时兼容常规SMT回流焊工艺，方便产线批量生产组装，研发与量产均可无缝衔接。

多元精密场景全覆盖，筑牢硬件性能根基

凭借高精度、低温漂、低噪声、高长期稳定性的综合特性，它已成为各类精密电子设备的核心无源器件：

测试测量仪器：用于基准分压、信号采集回路，从源头保障测量数据的准确度；

医疗电子设备：适配生理信号采集模块、微弱信号检测电路，守护医疗数据的精准性；

工业自动化：应用于传感器信号调理、工控主板基准电路，保障控制逻辑稳定可靠；

通讯终端设备：用于射频信号调理、精密控制回路，优化信号传输质量；

打印设备、电源转换器：各类精密控制类电子产品的基准与采样环节。

写在最后

天二TR系列高精密薄膜贴片电阻，在设备依赖精密采样、基准分压，且需要在温度波动、长期通电环境下，保证信号一致性的场景，都是它发挥作用的地方。

从实验室测量仪器、工控采集板卡，到医疗便携设备、工业印刷机、精密电源与通信信号模块，TR系列默默承担基准与采样回路的稳定重任，降低阻值漂移带来的设备故障与性能衰减。
