超级PMOS｜告别复杂外围电路，智能保护一芯集成

传统PMOS方案至少需要4-5颗外围器件，一烧全毁。超级PMOS 将过流、过温、短路、诊断、反馈等保护功能集成于一体，直接替代传统分立方案，大幅简化电源路径设计。

把过流保护、过温保护、短路保护和故障诊断，全部集成到一颗PMOS里──

这就是超级PMOS。

— 核心能力 —

超级PMOS 在片内硬件层面集成了三项保护功能，无需软件干预：

过流保护：输出电流超过阈值，自动限流或关断。

过温保护：结温异常升高，硬件关断，冷却后自恢复。

短路保护：输出对地短路，微秒级响应切断。

三者协同，故障第一时间在芯片内部被控制，不波及下游电路。

— 故障诊断 —

普通PMOS烧了就是烧了，MCU无法感知。

超级PMOS 在过流或过温时，通过诊断引脚主动向MCU输出状态信号。系统可据此记录故障、执行保护策略，实现闭环管理。

图 | 超级PMOS反馈给MCU信号电路图

— 设计简化 —

传统分立方案需要PMOS + 稳压管 + 电阻，至少4-5颗外围器件。

超级PMOS系统成本降低30%，PCB占板面积降低50%，直接适配MCU。

— 实测验证 —

测试一

电机启动受到电流冲击或堵转

分立PMOS方案：堵转约2秒，PMOS过热冒烟，永久损坏。

超级PMOS方案：检测到过流，自动关断，冷却后恢复，MCU全程收到故障信号，全程无元件损坏。

通道说明：

CH1:INCH2:OUT（从高到低关断输出）

CH3:VSCH4:IOUT

测试二

3D打印机加热棒控制与保护

3D打印机的热端和热床需要精确控温，同时必须防范MOS管击穿导致的飞温风险。传统方案用分立PMOS做开关，再由MCU输出PWM通过软件实现温控，结构复杂且无硬件级保护。

分立PMOS方案：需额外搭建驱动和保护电路。一旦MOS管击穿短路，加热棒失控升温，软件层面无法切断，存在火灾隐患。

超级PMOS方案：一颗芯片同时完成PWM温控与硬件级保护。MCU直接通过GPIO输出PWM信号，超级PMOS快速响应，实现精准加热控制。当芯片检测到过温时，硬件自主关断输出，无需等待软件指令，温度回落后可恢复。

一颗超级PMOS，既是加热开关，又是温控执行器，还是硬件安全兜底。

全程无飞温风险。

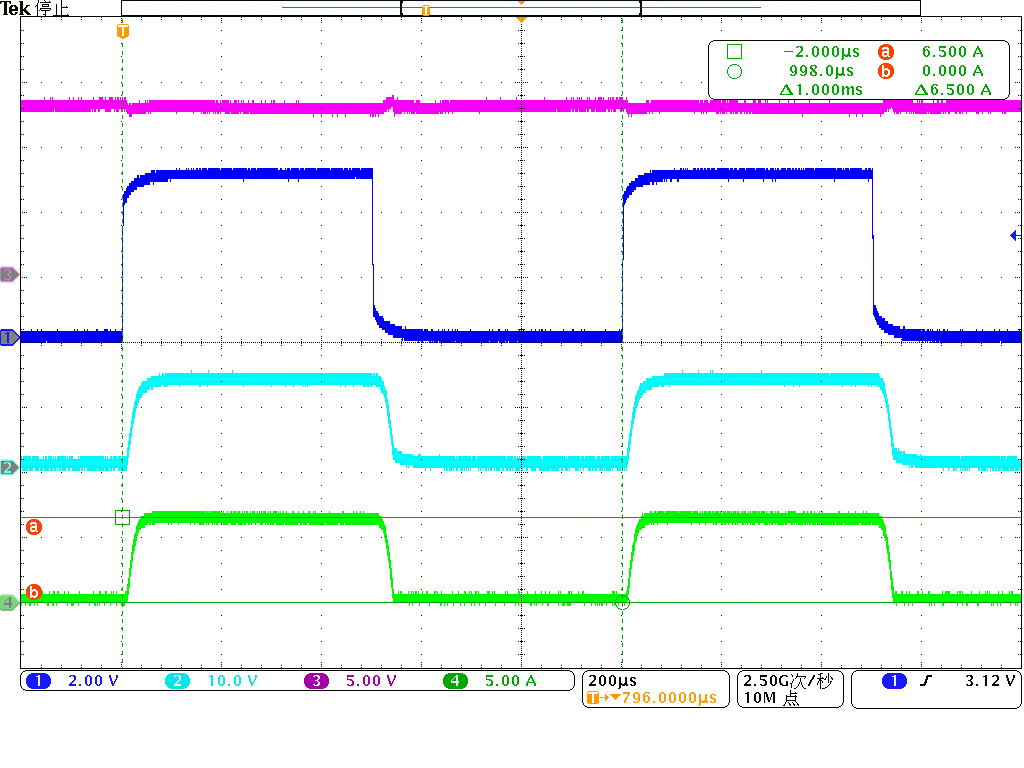

通道说明：

CH1:IN0CH2:VOUT0

CH3:VCCCH4:IOUT0

— 应用场景 —

替代需要PMOS做电源路径管理与负载保护的场景：

包含但不限于 ──

智能家居：晾衣架、扫地机、马桶

厨房电器：洗碗机、消毒柜、咖啡机、蒸饭柜

个人护理：美容仪、脱毛仪、净饮机

工业控制：PLC IO模块、电磁阀、电机驱动器

医疗设备：呼吸机、注射泵、IVD

新能源：两轮车、光伏关断器、储能变流器、汽车

玩具教育：麻将机、航模、3D打印机

商业零售：共享锁具、AGV、自动洗车机

...凡是用PMOS的地方，都值得换成超级PMOS。

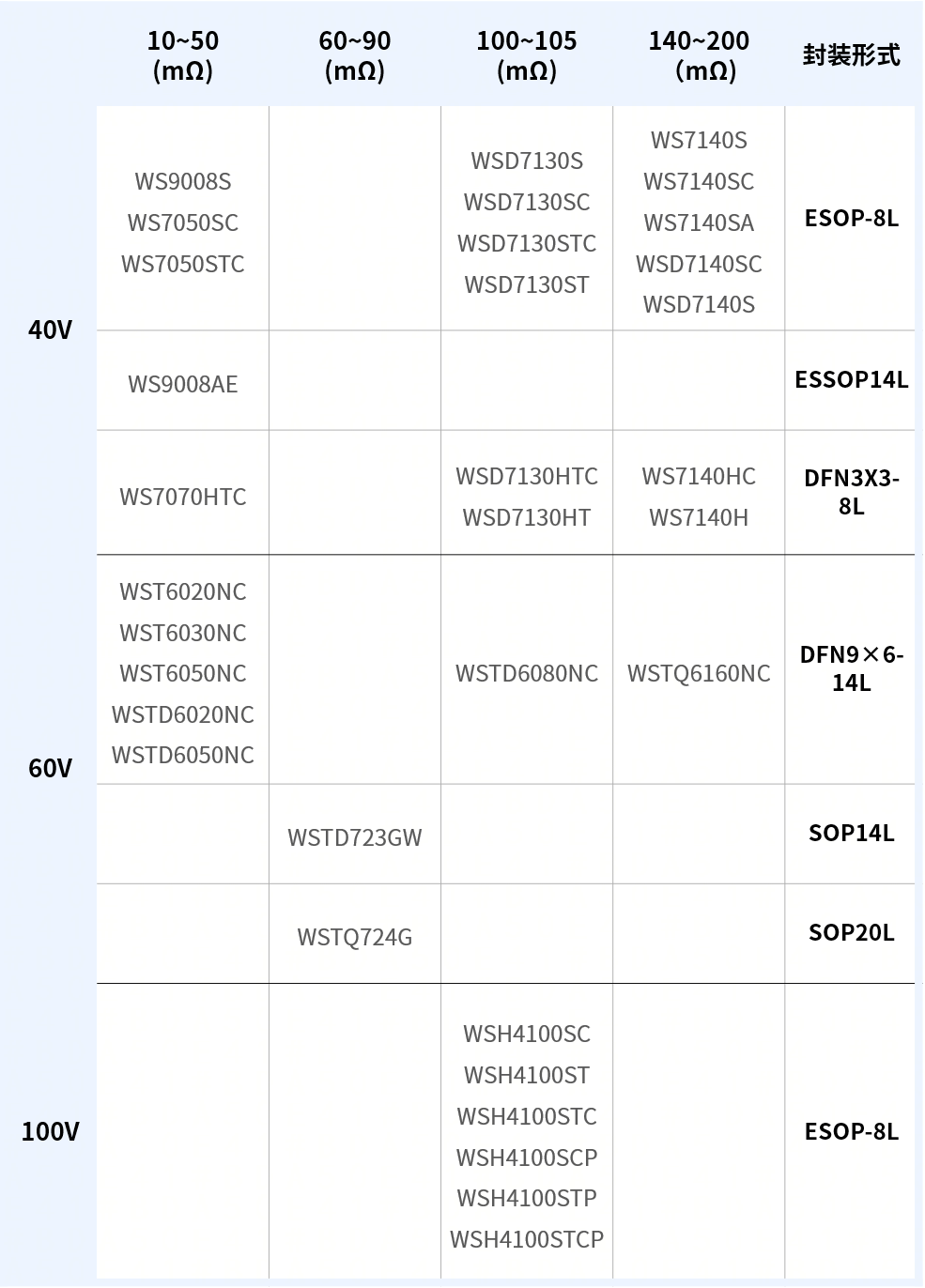

— 产品选型 —

— 样品申请 —

超级PMOS已全系量产，欢迎咨询样品申请通道。

联系邮箱：mkt@winsemi.com
